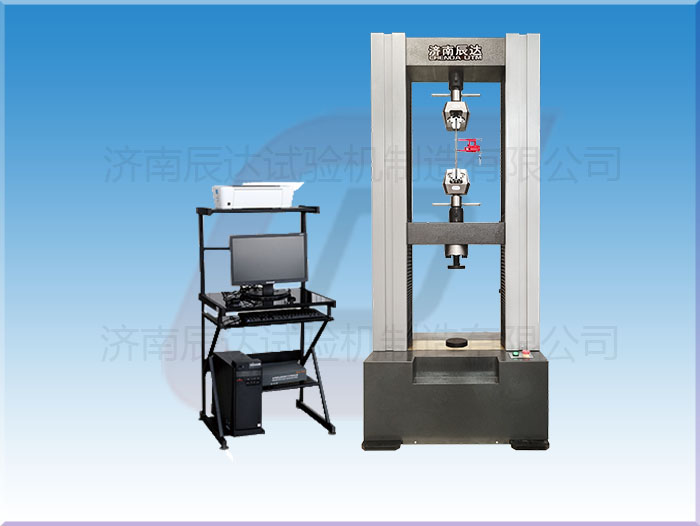

土工布拉力試驗機是一種具有國內領先技術的材料檢測設備。產品適用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切、撕裂、剝離等物理性能試驗.具有算法自動生成、試驗報告自動編輯功能;大大方便了調試和系統再開發能力，關于土工布拉力試驗機的結構原理及功能特點你知道多少?一起來了解下吧。

一、土工布拉力試驗機的機構原理

1.主機由電子調速系統、傳動機構、測力系統和伸長自動跟蹤裝置組成。

2.電子調速系統：本機采用交流調速，對應拉伸速度為1-Xmm/min(X為用戶底要求)，以zui高速度返回。

3.傳動機構：帶減速電機通過同步帶、帶輪帶動絲桿傳動，兩根絲桿通過同步帶輪同步帶動。

4.測力系統：主機移動橫梁上裝有測力傳感器(傳感器只受垂直力，不受扭力和測向力)保證測力準確，試驗過程中，試樣的受力情況可由傳感器變?yōu)殡娦盘栞斎搿?

5.伸長跟蹤裝置：該裝置用于測量試樣的變形，可由外置的跟蹤器，也可由內置的跟蹤器跟蹤。也可不用跟蹤器，由電機內置的變形裝置跟蹤。

二、土工布拉力試驗機的功能特點

1、控制軟件能實現自動求取抗拉強度、屈服強度、斷裂強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。

2、 控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選;

3、 土工布拉力試驗機自動清零：試驗開始后，測量系統自動調零;

4、 自動換檔：根據負荷大小自動切換到適當?shù)牧砍?，以確保測量數據的準確度;

5、 自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失;

6、 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗;

7、 土工布拉力試驗機顯示方式：數據與曲線隨試驗過程動態顯示;

8、 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據;
